Описание продукта
Портативный станок для гидроабразивной резки HEAD
Портативная машина гидроабразивной резки HEAD предоставляет клиентам более гибкое решение для резки. Портативная гидроабразивная резка в основном используется для резки легковоспламеняющихся и взрывоопасных предметов в полевых условиях. Он использует воду в качестве рабочей среды и обладает характеристиками «холодной резки», устраняя необходимость в традиционном методе резки. Метод резки сопряжен с высокой температурой, статическим электричеством, искрами и другими опасностями взрыва!
Портативная машина гидроабразивной резки HEAD предоставляет клиентам более гибкие решения для резки. Портативная гидроабразивная резка в основном используется для резки легковоспламеняющихся и взрывоопасных предметов в дикой природе. Он использует воду в качестве рабочей среды и обладает характеристиками «холодной резки», исключая опасность взрыва, такую как высокая температура, статическое электричество, искры и т. д., возникающие при обычных методах резки!
Преимущества портативного станка гидроабразивной резки:
1. Эта водоструйная система применяет различные аспекты, такие как резка газовых труб, бомба и т. д.
2. Этот портативный водоструйный аппарат работает легко, без теплового эффекта, помогает обеспечить безопасную резку.
3. Может использоваться для прямой резки опасных химических объектов. Это лучший вариант использования при различных видах экстренной резки.
4. Вес системы достаточно мал, чтобы ее можно было перемещать в любое место в рабочих целях.
Особенности портативного станка для гидроабразивной резки:
1. Безопасность: холодная резка, отсутствие термического воздействия на материалы.
2. Совместимость: нужен только один насос-усилитель высокого давления, который может сочетаться с различными типами удерживающих машин, может разрезать трубы, пластины и резервуары.
3. Портативный: нет необходимости в режущем столе и системе управления ЧПУ в качестве стандартной водоструйной установки, больше не нужно места, легко перемещать и устанавливать.
Портативная машина для гидроабразивной резки состоит из насоса-усилителя, ходового устройства и режущей головки, трубки высокого давления, системы подачи песка, резервуара для воды и т. д.
Портативная водоструйная резка в основном используется для резки легковоспламеняющихся и взрывоопасных объектов в полевых условиях, например, для резки отверстий в заброшенных резервуарах для трубопроводов природного газа, резки линий и поперечных сечений круглых отверстий, а также резки плоских пластин в полевых условиях и резки других материалов. легковоспламеняющиеся и взрывоопасные среды. Основная часть портативных машин для гидроабразивной резки делится на два типа в зависимости от метода смешивания песка: один - это гидроабразивная резка с предварительно смешанным абразивом, а другой - гидроабразивная резка с последующим смешиванием. Каждый из двух типов портативных станков гидроабразивной резки имеет свои преимущества.
Взрывозащищенная конструкция гарантирует безопасное выполнение операций резки в различных средах повышенного риска. Вся наша машина и все электрические компоненты спроектированы так, чтобы быть взрывозащищенными, прошли проверку Национального центра испытаний взрывобезопасности и получили сертификат взрывобезопасности. Он безопасен и надежен, помогая легко выполнять задачи по резке в любых сложных условиях.
Сравнение параметров основной машины
Характеристики | Портативная машина для гидроабразивной резки предварительного смешивания (смешивания песка) | Портативная машина для гидроабразивной резки с последующим смешиванием (метод смешивания песка) |
Скорость резки | Стальная пластина толщиной 5 мм: 180 мм/мин. | Стальная пластина толщиной 5 мм: 298 ~ 803 мм/мин. |
Точность резки | Общая резка | Общая резка |
Максимальное давление | 50 МПа (500 бар) | 350 МПа (3500 бар) |
Давление резания | 30~45МПа | 100~350МПа |
Максимальный поток | 11л/мин | 7,6 л/мин |
Потребление воды | 15~20л/мин | 3,5 л/мин |
Расход абразива | 125 кг/ч | 25 кг/ч |
Рабочий шум | ≤90 дБ(А) | ≤80 дБ(А) |
Выбор двигателя | Трехфазный асинхронный двигатель | Серводвигатель с постоянными магнитами |
Мощность двигателя | 18,5 кВт 25 кВт 30 кВт | 15кВт 30кВт 37кВт |
Размер оборудования | ≈1,8м⊃3; | ≈2м⊃3; |
Вес оборудования | 300 кг | 600 кг |
Монтажное соединение | Мягкое соединение | Жесткое соединение |
Время непрерывной работы | 40 минут | 12~18ч |
Подходит для сценариев использования | Благодаря своим небольшим размерам и легкой мобильности он подходит для подземных горных работ или в условиях, когда объем одной резки невелик. | Подходит для открытых площадей. Благодаря высокой эффективности резки и низкой стоимости он подходит для условий работы с требованиями непрерывной резки и большим объемом резки. |

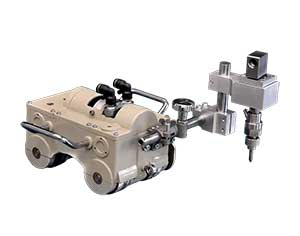

Режущий инструмент - переносная магнитная тележка
Ролики под магнитной тележкой являются магнитными, так что тележка адсорбируется на магнитно-притягиваемой трубе под действием магнитной силы. Магнитный ролик приводится в движение электродвигателем или пневматическим двигателем, приводя в движение лезвие для резки воды и разрезая боковую стенку трубы с постоянной скоростью. Чтобы повысить точность круговой резки, можно прикрепить магнитную дорожку. Назначение направляющей — направлять магнитную тележку, чтобы сделать ее более точной при круговом движении, и в то же время она может открывать паз в пределах 45 °. Подходит для труб диаметром 120–1850 мм и толщиной стенки 5–80 мм.
Режущий инструмент - переносная магнитная тележка
Трек с магнитной силой адсорбируется на корпусе резервуара и может притягиваться магнитом. Тележка фиксируется и направляется магнитной направляющей. Когда ролик на тележке приводится в движение электродвигателем или пневматическим двигателем, тележка огибает магнитную дорожку и внешнюю стенку трубы и приводит в движение головку для резки воды, чтобы разрезать боковую стенку трубы с одинаковой скоростью. В то же время можно открыть паз в пределах 45°. Подходит для трубчатых резервуаров диаметром 800–10 000 мм и толщиной стенок 5–80 мм.

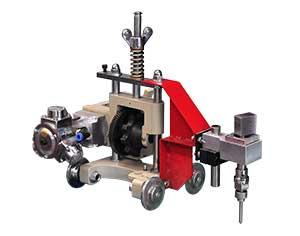

Режущий инструмент – переносная цепная тележка
Отрегулировав длину цепи, закрепите ее к боковой стенке трубы, а затем через звездочку и цепь закрепите тележку с ведущей звездочкой к боковой стенке трубы. Отрегулируйте натяжение цепи так, чтобы цепная тележка полностью зафиксировалась на боковой стенке трубы. Когда звездочка приводится в движение электродвигателем или пневматическим двигателем, цепная тележка обходит цепь и внешнюю стенку трубы и приводит в действие лезвие для гидрорезки, которое разрезает боковую стенку трубы с одинаковой скоростью и может открываться. паз в пределах 45°. Подходит для труб диаметром 150–1850 мм и толщиной стенки 5–80 мм.
Режущий инструмент – портативный открывалка для труб.
Переносная рама фиксируется на внешней стенке круглой трубы с помощью магнитов или других способов крепления. После регулировки радиуса вращения головки станка для гидроабразивной резки и автоматического подъема режущей головки вверх и вниз, когда вращающийся вал на тележке приводится в движение электродвигателем или пневматическим двигателем, вращающийся механизм приводит в движение гидроабразивную резку. Головка для резки круглых отверстий в трубе с одинаковой скоростью и может открывать канавку в пределах 45 °. Подходит для труб диаметром 150–1850 мм и толщиной стенки 5–80 мм. Размер отверстия составляет 1/2 диаметра трубы, максимум 1000 мм.
Режущий инструмент - Портативная режущая платформа с ЧПУ
Переносная платформа имеет три оси движения: X, Y и Z (влево и вправо, вперед и назад, вверх и вниз). Портативная режущая платформа с ЧПУ может быть закреплена сверху, снизу и в плоскости корпуса резервуара с помощью магнитов или других методов крепления (если плоскость не плоская, необходимо отрегулировать ножки режущей платформы. В то же время, во время резки можно добавить камеру для обнаружения зоны резки, а оператор вручную регулирует высоту оси Z вверх и вниз, чтобы избежать этого). Когда портативную платформу с ЧПУ необходимо закрепить в вертикальном направлении, ее можно закрепить на боковой стороне корпуса резервуара с помощью магнитов или других методов крепления, таких как фиксация портативной режущей платформы на строительных лесах, и автоматически прорезать систему с ЧПУ. или ручной режим (если разрезаемая поверхность неровная, необходимо отрегулировать ножки режущей платформы. При этом во время резки можно добавить камеру для обнаружения зоны резки, и оператор вручную регулирует ось Z вверх и вниз по высоте, чтобы избежать этого). Графику резки можно перенести в базу данных или импортировать другую графику, а также можно управлять резкой вручную. Подходит для резки толщиной 5–80 мм.
