NCstudio

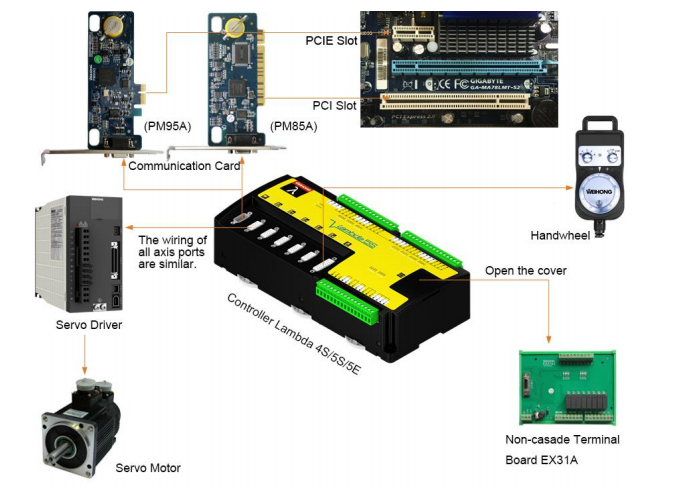

Конфигурация продукта

PM95A

Лямбда-контроллер

Кабель ДБ9М/П

Параметры спецификации

ИНФОРМАЦИЯ О ПРОДУКТЕ:

NCStudio — это управление по протоколу BUS с многоосевым контроллером ЧПУ с абсолютным положением, которое поддерживает мощное, точное и оптимизированное управление технологией 5-осевой гидроабразивной резки.

ЛЕГКО ИСПОЛЬЗОВАТЬ:

Встроенная база данных материалов, просто выберите материал и толщину, машина автоматически выполнит оставшуюся работу и предоставит вам идеальные детали.

ДИНАМИЧЕСКОЕ РЕГУЛИРОВАНИЕ СКОРОСТИ:

Автоматическое управление ускорением/замедлением в деталях или углах для оптимизации качества резки.

Z-КОНТРОЛЬ ВЫСОТЫ:
1, АВТОМАТИЧЕСКОЕ ОТСЛЕЖИВАНИЕ (опционально): Используйте с детектором высоты.
2. Введите толщину: введите толщину для уведомления контроллера.
3. ПЕРЕМЕЩЕНИЕ И УСТАНОВКА: Вручную переместите и установите положение высоты стрижки.
4. Через программу: пользователь может контролировать высоту во время резки, программируя объем Z.

АВТОМАТИЧЕСКОЕ ПРЕОБРАЗОВАНИЕ ДВОЙНОГО ДАВЛЕНИЯ:

Перфорация под низким давлением и резка под высоким давлением оптимизируют резку хрупких материалов.

Перфорация с низкой скоростью подачи абразива под низким давлением, автоматическая сменная резка с высокой скоростью подачи абразива под высоким давлением, особенно для толстых хрупких материалов.  Используйте только низкое давление (без высокого давления) для резки (записи)

ЗАЩИТА ОТ ПЕРЕГРУЗКИ:

X, Y, Y1, Z, A, B (C) защита концевого выключателя перемещения по осям X, Y, Y1, Z, A, B (C) защита плавного ограничения хода для предотвращения несчастных случаев во время обработки

ВОССТАНОВЛЕНИЕ ПРИ СБОЕ ПИТАНИЯ:

Пользователь может продолжить программу после прерывания, а сервосистема абсолютного значения гарантирует точность

ПОДАЧА АБРАЗИВА С ЧПУ:

Количество абразива программируется, что позволяет сэкономить до 15% и максимизировать реализацию вашего приложения.

СООТВЕТСТВИЕ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ СТОРОННИХ CAD/CAM:

Пользователи могут напрямую консультироваться со сторонними поставщиками программного обеспечения для предварительной обработки, такими как IGEMS, а скорость и управление клапаном могут быть определены с помощью программы оптимизации.

ОЦЕНКА СТОИМОСТИ РЕЗКИ:

Пользователи могут выполнять быстрое моделирование программы и получать общее время обработки в соответствии с данными о выбранном материале и толщине.

1.1 ВСТРОЕННЫЙ ИНТЕРФЕЙС

Встроенный интерфейс NcEditor включает в себя: [Строка заголовка], [строка меню], [панель инструментов], [панель инструментов рисования], [строка состояния], [столбец атрибутов параметров обработки], [пространство редактора объектов], [панель списка объектов], [полоса линейки].Среди них [панель списка объектов] включает: [окно списка объектов], [окно свойств объекта];[столбец атрибутов параметров обработки] включает: [цветовое окно параметров обработки], [окно модификации параметров обработки].См. рис. 10-1.

1.2 ОКНО СПИСКА ОБЪЕКТОВ

Объекты в [Окне списка объектов] соответствуют объектам в [Пространстве редактирования объектов];  при рисовании объектов  в [Пространство редактирования объекта] соответствующие объекты  будут автоматически добавлены в [Окно списка объектов];  когда вы находитесь в [Списке объектов при выборе или отмене выбора объекта в окне], объект в [Пространство редактирования объекта] будет выполнять ту же операцию.  [Окно списка объектов] Специальные функции:

Поле перед выбранным объектом может выбрать один объект или серию из нескольких объектов;

Снимите флажок перед объектом, чтобы отменить выбор одного объекта или серии из нескольких объектов;

Несколько выбранных объектов могут быть установлены как группа;

Разрушение объектов в группе заставит их вернуться в предыдущую группу;

Установите группу в качестве текущей рабочей группы: если файл содержит несколько групп, если вы хотите отредактировать одну из групп, вы должны установить группу в качестве текущей группы.

Во время процесса резки вверх/вниз по оси Z режущую головку можно поднять, установив параметр высоты подъема.
В точке прерывания системы положение автоматического сохранения восстанавливается и выходит, пользователь может возобновить работу и воссоздать точность, вернувшись в исходную нулевую точку.
Пользователь резервного копирования системы может создать резервную копию всей системы и сохранить ее отдельно.Если есть какая-либо ошибка или авария, пользователь может легко восстановить систему.
Обновление онлайн.  Производители используют Интернет для дистанционного управления бесплатными онлайн-обновлениями.
