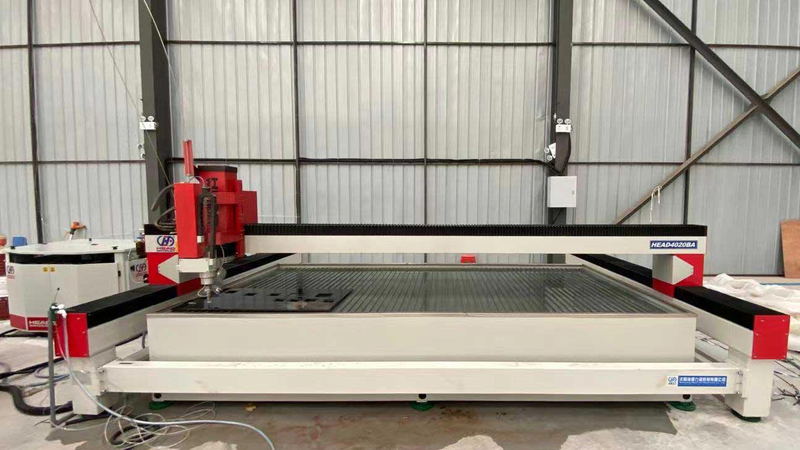

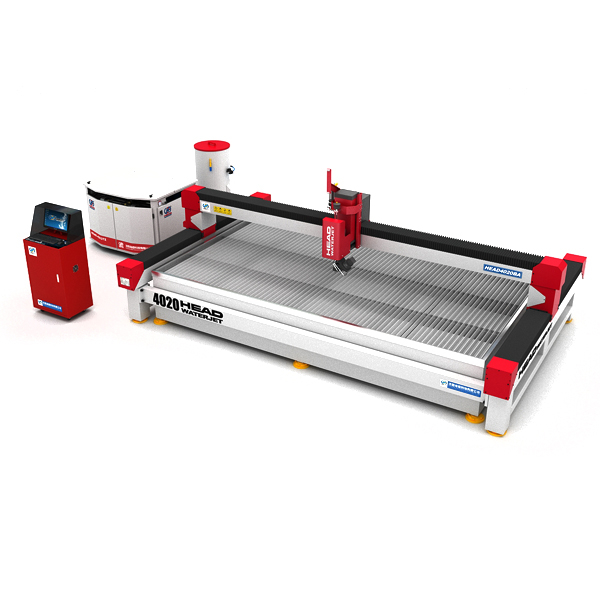

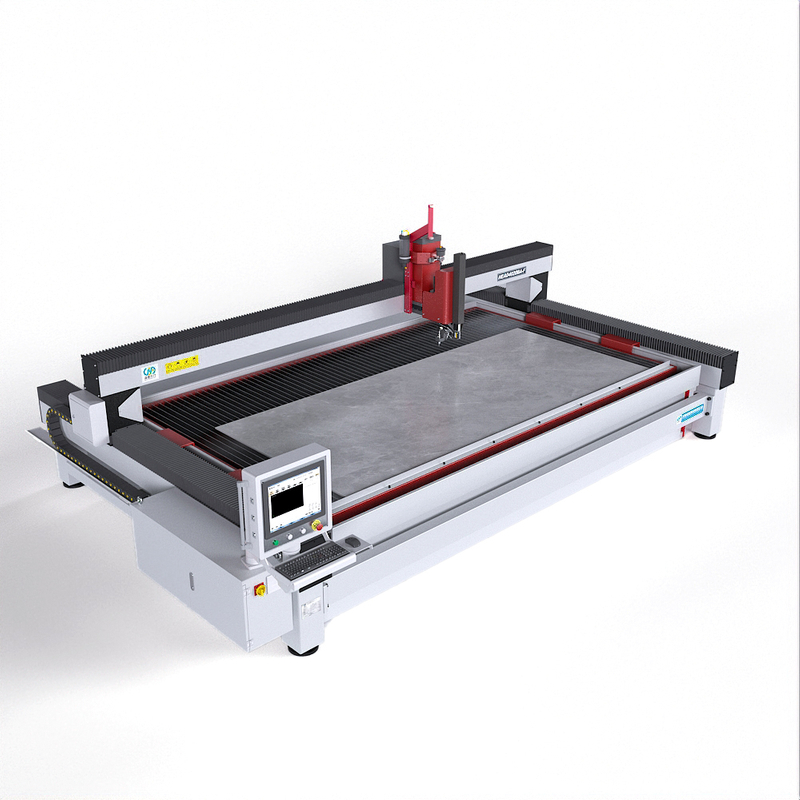

Машина для резки водой сверхвысокого давления с ЧПУ HEAD4020BA представляет собой высокопроизводительную машину для резки водой сверхвысокого давления с ЧПУ портального типа с большим ходом, которая обладает хорошей стабильностью и адаптируемостью.Его уникальная портальная конструкция особенно подходит для резки металлических листов. Все части оборудования разработаны и изготовлены в соответствии с международными стандартами.Каждое оборудование прошло 130 проверок качества, и производительность продукта стабильна.130 проверок качества и 72-часовые испытания на прочность перед отправкой с завода обеспечивают стабильную работу станка для резки, а срок службы основных компонентов может достигать 100 000 часов.
Состав оборудования

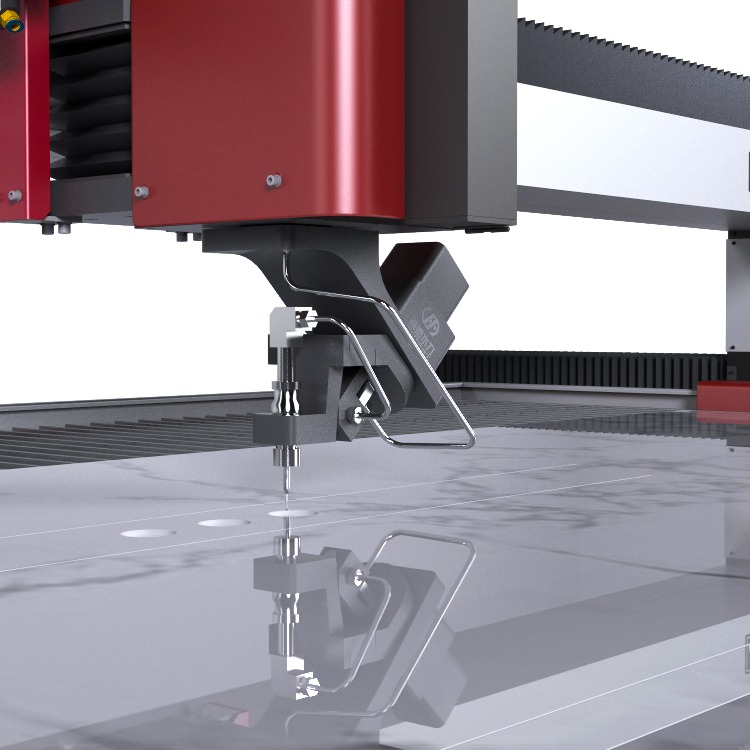

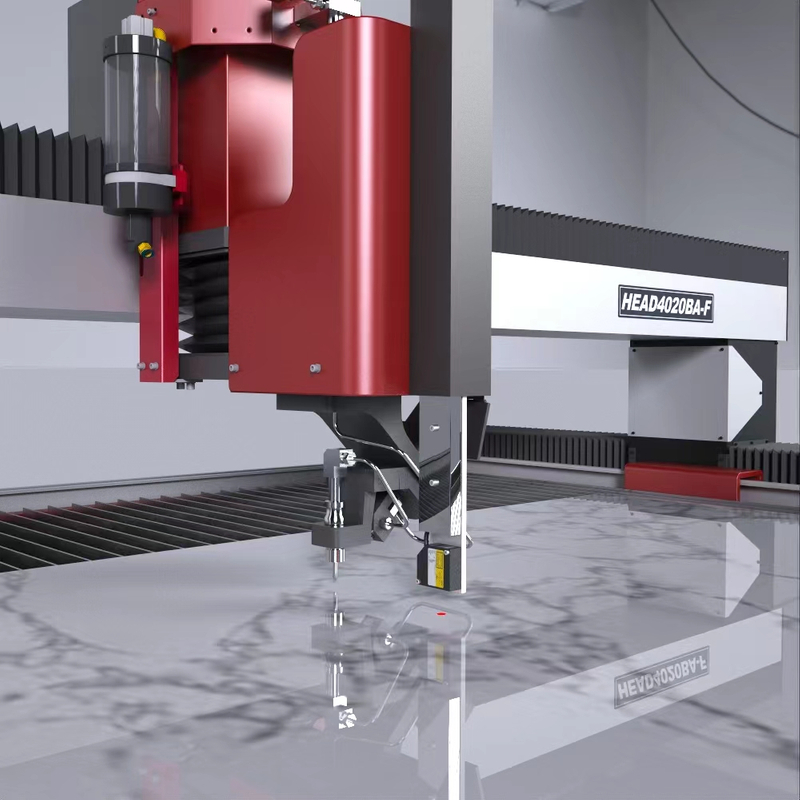

Полный комплект оборудования для гидроабразивной резки включает: режущую платформу с ЧПУ HEAD4020BA, систему с ЧПУ, генератор сверхвысокого напряжения, систему режущей головки (дополнительно 5AB/5AC 5-осевая режущая головка) HEAD система автоматической подачи абразива.
1. Насос мультипликатора: PLC Omron/Siemens, двигатель Siemens, направленный клапан Japan Yuken, мультипликатор США для обеспечения высокого качества насоса.
2. Стол для резки: серводвигатель Panasonic.Линейная направляющая Hiwin, шариковый винт ABBA, система автоматической смазки, двойная линейная ось Z (большинство из них представляют собой одну линейную направляющую, ее легко деформировать в течение длительного времени) и стол для резки металла по оси Y + стол для резки бетонной конструкции (в большинстве случаев это просто сварочный металл). ) для улучшения стабильной производительности и точности.X-образная балка - это одноразовая экструзия, формирующая алюминиевый сплав, легкий и высокопрочный.
3. Контроллер ЧПУ;Программное обеспечение от Weihong лучший и профессиональный бренд, электрические детали Schneider и т. Д.
4. Для подачи абразива верхняя и нижняя подача воздуха обеспечивают стабильность подачи песка и качество резки.
5. Мы поставляем систему умягчения воды для увеличения срока службы насосов-усилителей и запасных частей.
Модель | HEAD4020BA |
Рабочая область | 4000*2000мм |
Максимальная скорость бега | 15 м/мин |
X/Y точность позиционирования | 0,05 мм/мин |
X/Y повторяющаяся точность позиционирования | ±0,02 мм/мин |
Максимальная степень скашивания (ось A) | ±45° |
Максимальный угол поворота (ось C) | ±720° |
Ангельская точность | 0,01° |
Сила | 220/380/400/415/480В-50/60Гц-3Ф |
Применимый режущий материал | Задушевный камень, мрамор, керамика Мягкая сталь, нержавеющая сталь, алюминий, латунь, медь |
Гарантия | 1 год (не включая расходные материалы) |
Модель охлаждения | Воздушное/водяное/масляное охлаждение |
Сведения о высоком давлении
